Endoscopie industrielle : inspection des équipements sous pression
Contrôle visuel interne par vidéo-endoscopie pour détecter corrosion, encrassement et défauts sur chaudières, générateurs de vapeur et échangeurs, sans démontage complet de l’équipement.
Pourquoi réaliser une endoscopie industrielle ?
Les équipements sous pression (chaudières, générateurs de vapeur, échangeurs tube-calandre) dissimulent leurs zones les plus critiques : faisceaux tubulaires, plaques tubulaires, soudures internes. Ces surfaces, en contact permanent avec l’eau, la vapeur ou les fluides caloporteurs, sont les premières touchées par la corrosion, l’entartrage ou l’érosion, bien avant que ces désordres ne deviennent visibles de l’extérieur.
L’endoscopie industrielle permet d’inspecter ces zones internes à l’aide d’une caméra vidéo souple ou rigide, introduite par les piquages, trous d’homme ou tubulures existantes, sans découpe ni démontage complet du faisceau. C’est un outil de diagnostic rapide, documenté et peu invasif, particulièrement adapté au suivi préventif des équipements sous pression.
- Détection précoce de la corrosion et des piqûres internes
- Contrôle de l’état des tubes sans démontage du faisceau
- Documentation photo/vidéo horodatée pour le dossier d’équipement
- Réduction du temps d’arrêt par rapport à une ouverture complète
- Aide à la décision pour la planification des opérations de maintenance
Déroulement d’une mission d’endoscopie industrielle
Une inspection endoscopique se déroule selon un protocole structuré, de la consignation de l’équipement jusqu’à la remise du rapport d’inspection.
Consignation & préparation
Mise à l’arrêt, isolement, vidange et refroidissement de l’équipement. Ouverture des trous d’homme, piquages ou brides d’accès nécessaires à l’introduction de la caméra.
Inspection vidéo-endoscopique

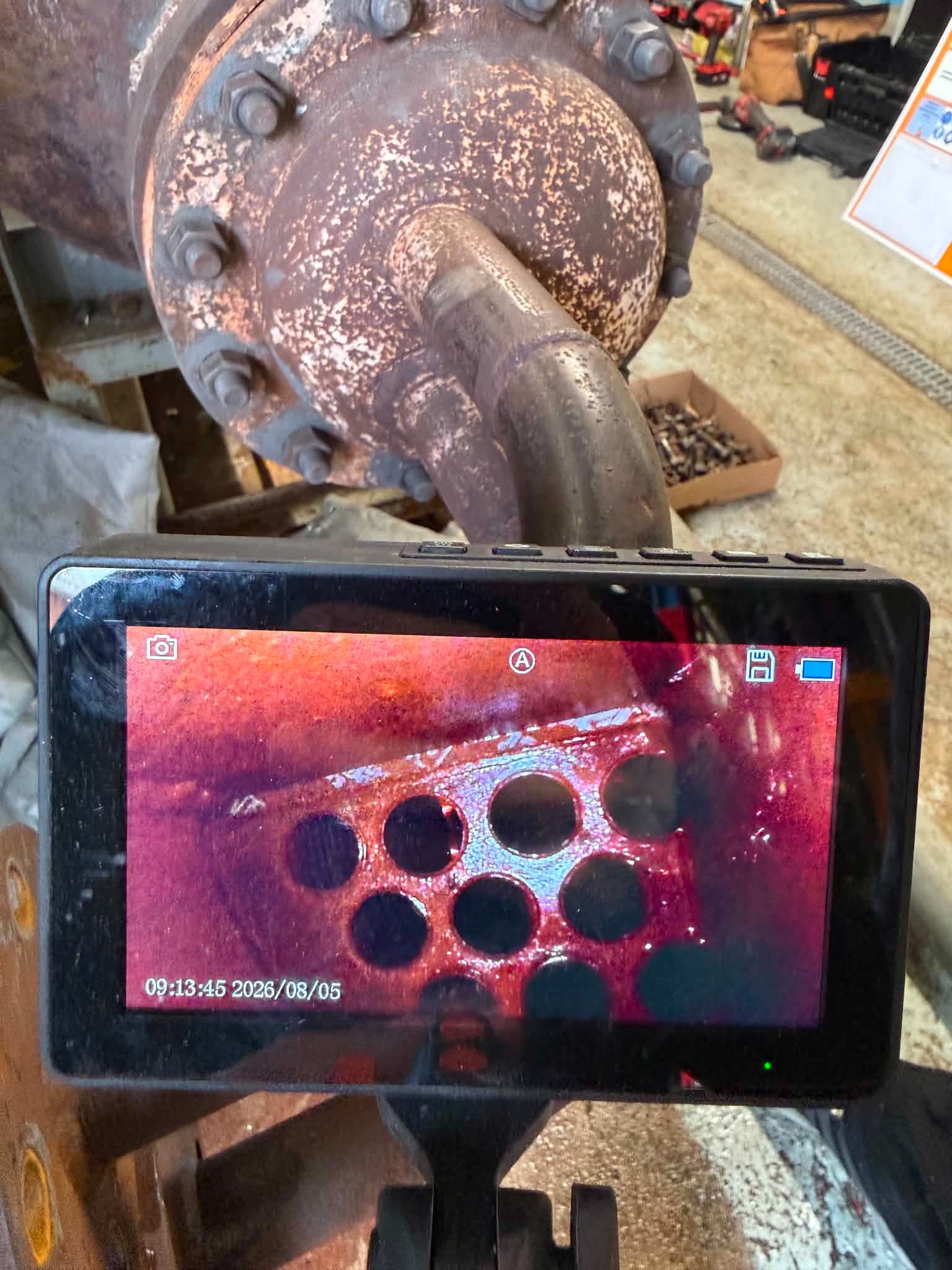

Introduction de la sonde dans le faisceau tubulaire ou la calandre, balayage systématique de chaque tube et de la plaque tubulaire, prise de vues fixes et vidéo.
Analyse des images
Repérage et localisation des zones de corrosion, piqûres, dépôts, défauts de soudure ou d’obstruction, avec référencement précis par tube et par zone.
Rapport & préconisations
Remise d’un rapport photographique horodaté et des préconisations : nettoyage, remplacement de tubes ciblé, ou surveillance renforcée avant la prochaine échéance réglementaire.
Que permet de contrôler l’endoscopie sur un équipement sous pression ?
L’endoscopie industrielle donne un accès visuel direct à l’état interne réel de l’équipement, complémentaire aux contrôles réglementaires classiques (épreuve hydraulique, contrôle d’épaisseur).
- État de surface des tubes : corrosion, piqûres, érosion
- État de la plaque tubulaire et des dudgeonnages / soudures tube-plaque
- Encrassement, entartrage ou obstruction partielle des tubes
- Défauts de soudure visibles (fissures, porosités, manque de pénétration)
- Présence de dépôts ou de boues en fond de calandre ou de virole
Cas d’application : générateur de vapeur à eau surchauffée

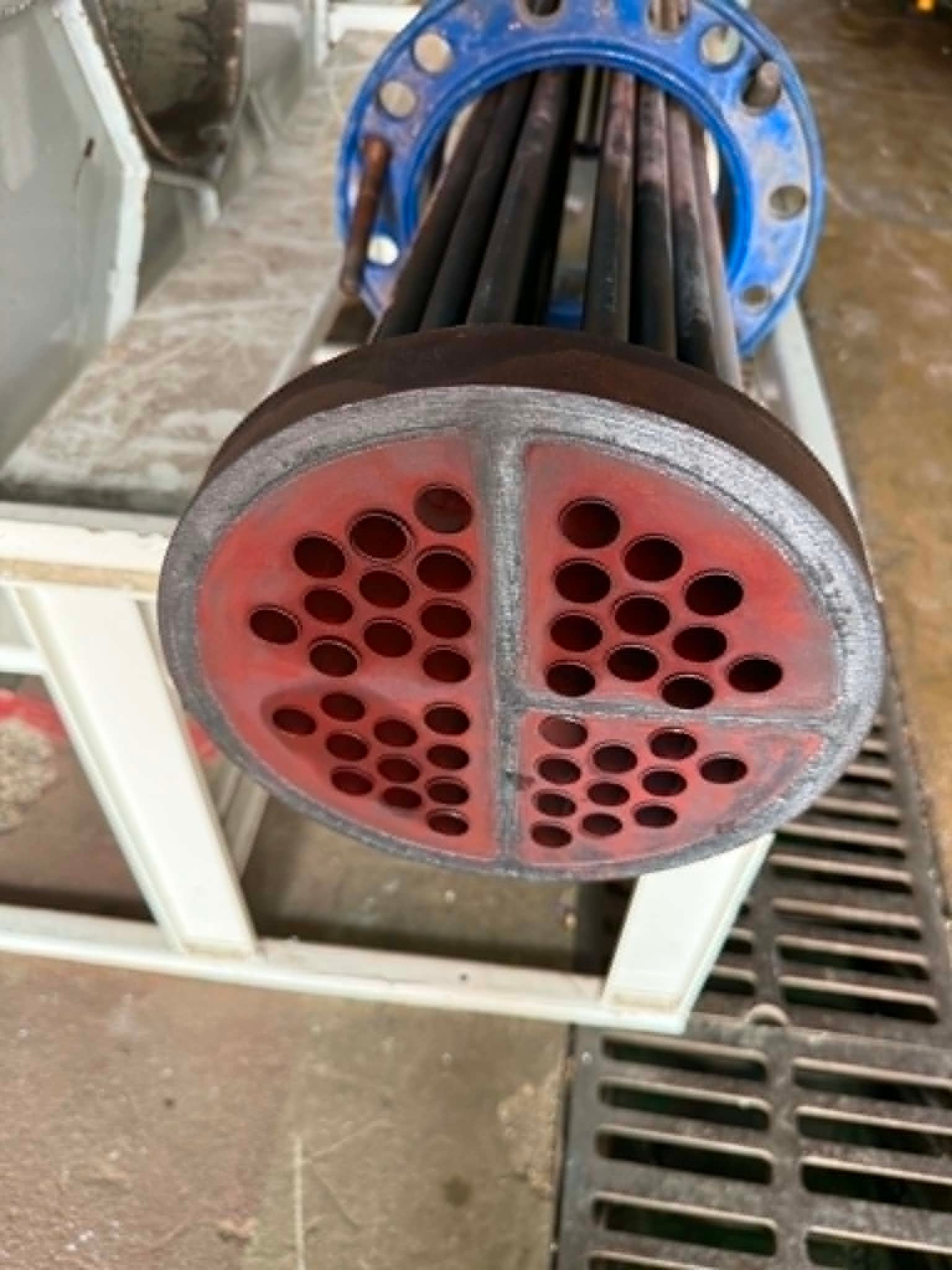

Sur les installations couplant un circuit d’eau surchauffée à un générateur de vapeur, le faisceau tubulaire sépare deux fluides à pressions de service différentes. L’endoscopie permet de contrôler l’état interne des tubes côté vapeur comme côté eau surchauffée, sans ouvrir l’ensemble de la calandre.
| Circuit | Fluide | Pression de service |
|---|---|---|
| Primaire (caloporteur) | Eau surchauffée | 16 bar |
| Secondaire (généré) | Vapeur saturée | 4 bar |
Ce type de faisceau, immergé et difficile d’accès, est particulièrement exposé à la corrosion interne côté eau surchauffée. Un contrôle endoscopique périodique permet d’en suivre l’évolution tube par tube et d’anticiper les opérations de maintenance avant l’apparition de fuites.
Équipements concernés
L’endoscopie industrielle s’applique à tout équipement sous pression comportant des zones internes non visibles de l’extérieur.
Chaudières à tubes de fumée
Contrôle du faisceau tubulaire et de la boîte à fumée, détection de corrosion et d’encrassement côté fumées.
Échangeurs tube-calandre
Inspection des tubes, de la plaque tubulaire et des chicanes internes sans démontage complet du faisceau.
Ballons & réservoirs sous pression
Contrôle visuel des viroles, fonds bombés et piquages internes, recherche de dépôts et de corrosion.
Générateurs de vapeur à eau surchauffée
Inspection tube par tube des faisceaux séparant circuit primaire eau surchauffée et circuit secondaire vapeur.
Réseaux de tuyauterie vapeur
Contrôle ponctuel de tronçons de tuyauterie via piquages existants, recherche d’érosion et de bouchage.
Bâches alimentaires
Contrôle interne des parois et piquages, détection de corrosion liée à la présence d’oxygène dissous.
Endoscopie et suivi réglementaire DESP
Les équipements sous pression sont soumis à des échéances de contrôle périodique et de requalification définies par la réglementation DESP. L’endoscopie industrielle n’est pas un contrôle réglementaire à elle seule, mais un outil de diagnostic complémentaire qui vient éclairer et préparer ces échéances.
Un outil d’aide à la décision, pas un substitut au contrôle réglementaire
Une inspection endoscopique en amont d’une requalification périodique ou d’une épreuve hydraulique permet d’anticiper l’état réel de l’équipement, de cibler les zones à surveiller et, le cas échéant, de programmer les travaux de remise en état avant le passage de l’organisme habilité.
Questions fréquentes
C’est une technique de contrôle visuel non destructif qui consiste à introduire une caméra vidéo souple ou rigide à l’intérieur d’un équipement (tubes, calandre, réservoir) par un accès existant (piquage, trou d’homme, bride), afin d’en examiner l’état interne sans démontage complet.
Non. L’endoscopie est un outil de diagnostic visuel complémentaire, pas un contrôle réglementaire au sens DESP. Elle permet en revanche d’anticiper l’état de l’équipement avant une requalification périodique ou une épreuve hydraulique, et de mieux cibler les points de vigilance.
Oui, l’équipement doit être consigné, vidangé et refroidi avant l’intervention, comme pour tout contrôle interne. La durée d’arrêt reste toutefois généralement plus courte qu’un démontage complet du faisceau tubulaire, l’accès se faisant par les piquages ou trous d’homme existants.
Corrosion et piqûres sur les tubes et la plaque tubulaire, encrassement ou entartrage, défauts de soudure visibles, dépôts en fond de calandre ou de virole, et obstruction partielle des tubes. Les défauts détectés sont localisés précisément et documentés par photo et vidéo.
Un rapport d’inspection comprenant les prises de vue horodatées par tube ou par zone contrôlée, une synthèse des anomalies constatées, et des préconisations de maintenance ou de surveillance à intégrer au dossier réglementaire de l’équipement.
